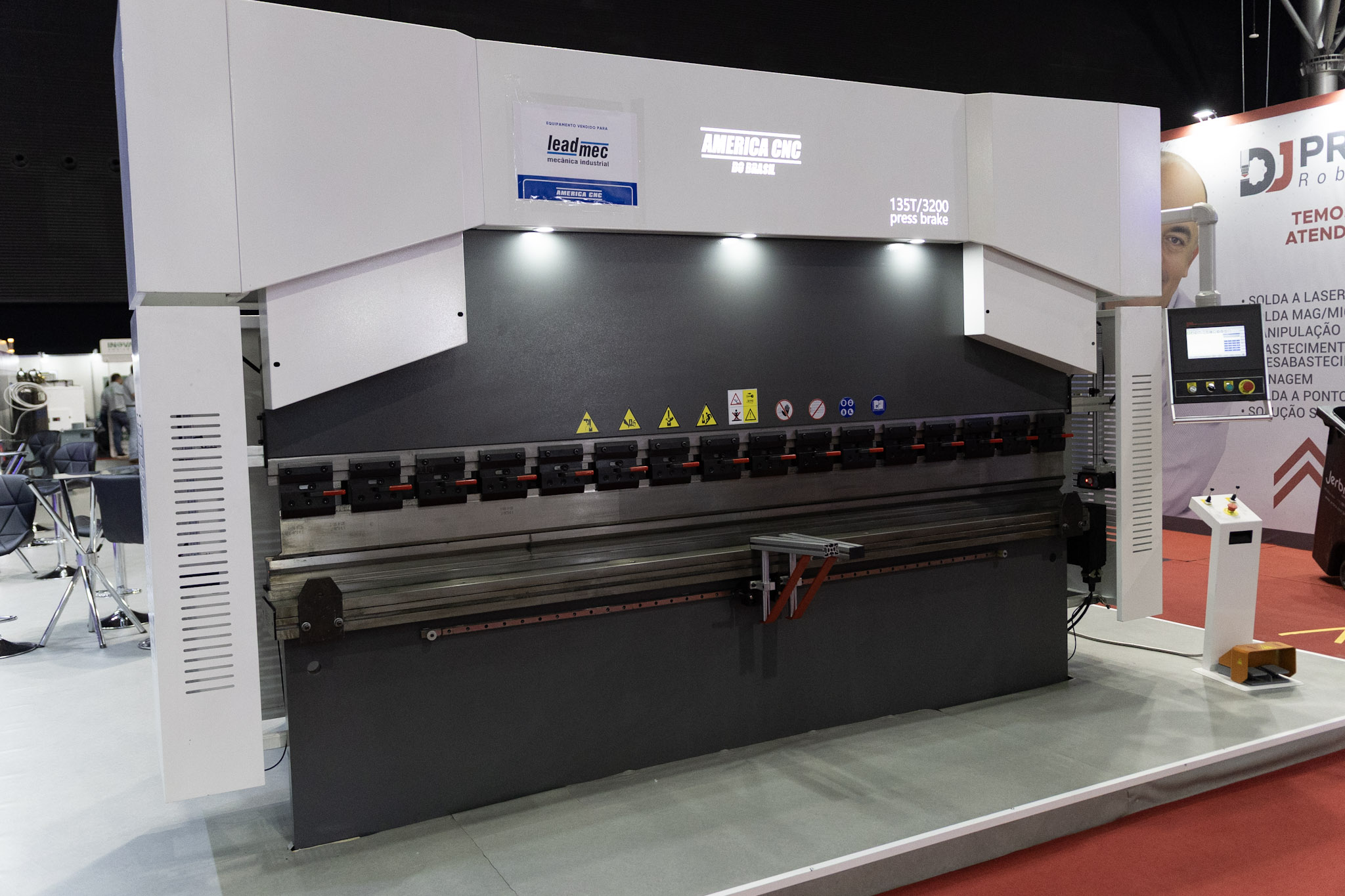

Dobradeira hidráulica CNC equipada com comando ESA 2D touchscreen 10”, desenvolvida para alto desempenho, precisão e total controle do processo de dobra. A interface gráfica permite programação 2D intuitiva, cálculo automático de sequência, compensação de mesa e controle completo da geometria da peça. Conta com biblioteca de ferramentas e materiais, importação de arquivos e ajustes finos de parâmetros, proporcionando maior produtividade e redução de retrabalho. Projetada para aplicações industriais que exigem repetibilidade real e estabilidade estrutural, atende desde produções seriadas até peças técnicas de maior complexidade. Equipada com eixos X, Y1, Y2, R, V, Z1 e Z2 totalmente automatizados, garante posicionamento preciso do batente traseiro, sincronização hidráulica eficiente e compensação automática da flecha estrutural ao longo de todo o comprimento útil. O sistema hidráulico Bosch Rexroth aliado à bomba Sunny assegura operação suave, controle de pressão estável e repetibilidade ≤ ±0,03 mm, com erro angular inferior a ±30’.
A linha WORK BENDER CNC ESA 2D foi desenvolvida para atender desde médias caldeirarias até operações industriais de alta complexidade, com capacidade estrutural variando de 40 toneladas até 600 toneladas e comprimentos úteis de 1600 mm até 6000 mm.
Trata-se de uma dobradeira hidráulica CNC de alto desempenho, equipada com comando ESA 2D touchscreen de 10”, capaz de gerenciar múltiplos eixos com programação gráfica inteligente e cálculo automático de parâmetros.
X – Y1 – Y2 – R – V – Z1 – Z2
Controle independente dos cilindros
Sincronização precisa
Repetibilidade ≤ ±0,03 mm
Controle angular < ±30’
Posicionamento preciso
Velocidade e repetibilidade industrial
Garantia dimensional da aba dobrada
Ideal para peças com múltiplas alturas
Redução de setup
Correção de flecha estrutural
Controle uniforme do ângulo ao longo do comprimento
Maior vida útil do ferramental
Ajuste automático para peças descentralizadas
Ganho em produtividade e repetibilidade
Programação gráfica 2D diretamente na tela
Biblioteca de ferramentas editável (inclusive importação DXF)
Biblioteca de materiais
Cálculo automático de:
Sequência de dobra
Compensação de mesa
Força de dobra
Ângulo
Software para programação offline
Interface intuitiva e industrial
Isso significa:
👉 Menos erro humano
👉 Menos retrabalho
👉 Maior produtividade
👉 Setup mais rápido
Sistema hidráulico Bosch Rexroth
Bomba hidráulica Sunny
Servo motores industriais
Guias lineares de alta precisão
Ferramental em Cromo-Molibdênio
Sistema de fixação rápida
Cilindros duplos sincronizados
Compensação automática real de mesa
Laser frontal de segurança
Válvulas monitoradas
Intertravamento lateral e traseiro
Sistema de proteção ativa
ZERO risco trabalhista
Repetibilidade do slide ≤ ±0,03 mm
Repetibilidade do batente ≤ ±0,03 mm
Resolução régua 0,005 mm
Controle de retidão da peça 0,1 mm/m
Erro angular < ±30’
Caldeirarias pesadas
Estruturas metálicas
Fabricantes de implementos
Linha branca
Autopeças
Conformação de chapas médias e espessas
Produção seriada e projetos complexos
Repetibilidade → menos retrabalho
Compensação automática → menos descarte
Eixos automáticos → menos erro dimensional
Estrutura robusta → maior vida útil
NR12 completa → zero passivo trabalhista
Dobradeira CNC não é apenas ter “tela colorida”.
É:
Estrutura usinada
Controle de deflexão
Compensação real
Sincronização estável
Componentes industriais com reposição nacional
Assistência técnica no Brasil
✔ Estoque de peças críticas
✔ Assistência técnica especializada
✔ Suporte remoto
✔ Presença em todo território nacional
Dobradeira não é apenas tonelagem.
É controle estrutural, repetibilidade, compensação e estabilidade ao longo dos anos.
Estrutura Monobloco Soldada e Estabilizada
Construção em aço estrutural de alta resistência
Tratamento térmico para alívio de tensões
Usinagem de precisão nas superfícies de apoio
Alta rigidez estrutural
Controle de deflexão longitudinal
Benefício técnico: estabilidade dimensional e precisão ao longo dos anos.
Configuração: Cilindros duplos sincronizados (Y1 / Y2)

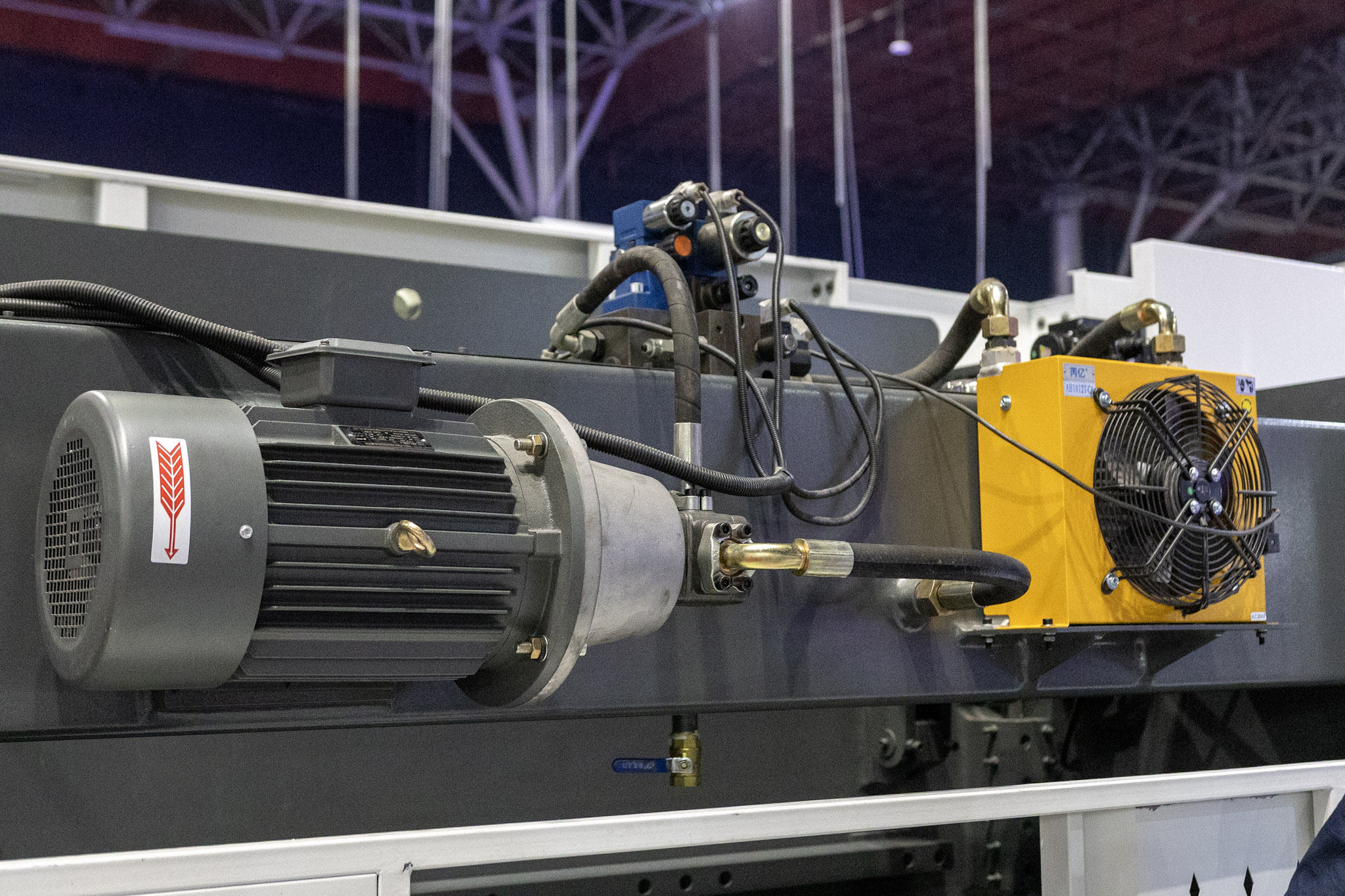

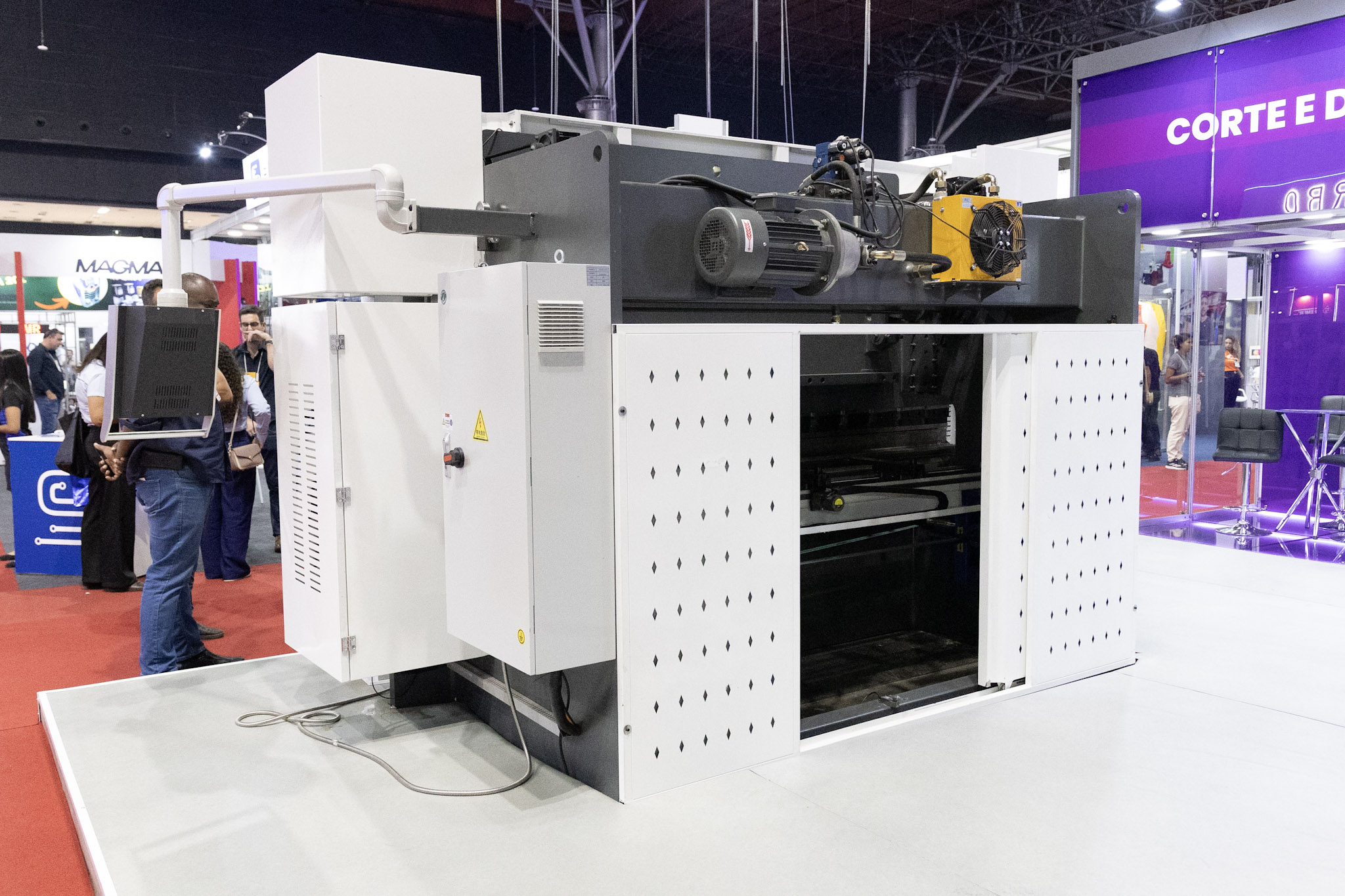

Sistema hidráulico: Bosch Rexroth
Bomba hidráulica: Sunny
Tipo: Sistema hidráulico de alta pressão com válvulas proporcionais
Alta capacidade de pressão
Relação pressão/fluxo otimizada
Movimento suave e estável
Distribuição uniforme de carga
Compensação de deflexão integrada
Repetibilidade do slide: ≤ ±0,03 mm
Precisão angular: < ±30’
Benefício técnico: dobra uniforme em todo o comprimento da mesa.
Tipo: Compensação automática CNC
Função: Correção da flecha estrutural durante a dobra
Controle: Integrado ao ESA 2D
Controle constante do ângulo
Uniformidade em chapas longas
Redução de retrabalho
Aumento da vida útil do ferramental
Controle independente
Sincronização hidráulica
Movimento vertical do avental
Velocidade de descida: até 120 mm/s
Velocidade de trabalho: ~10 mm/s
Velocidade de retorno: até 100 mm/s
Curso padrão: 600 mm (configurável)
Velocidade: até 200 mm/s
Repetibilidade: ≤ ±0,03 mm
Sistema de guia linear de alta precisão
Posicionamento CNC
Ideal para múltiplas dobras e alturas variáveis
Posicionamento independente dos dedos do batente
Ajuste para peças descentralizadas
Redução de setup
Controle CNC integrado
Ajuste dinâmico durante a operação

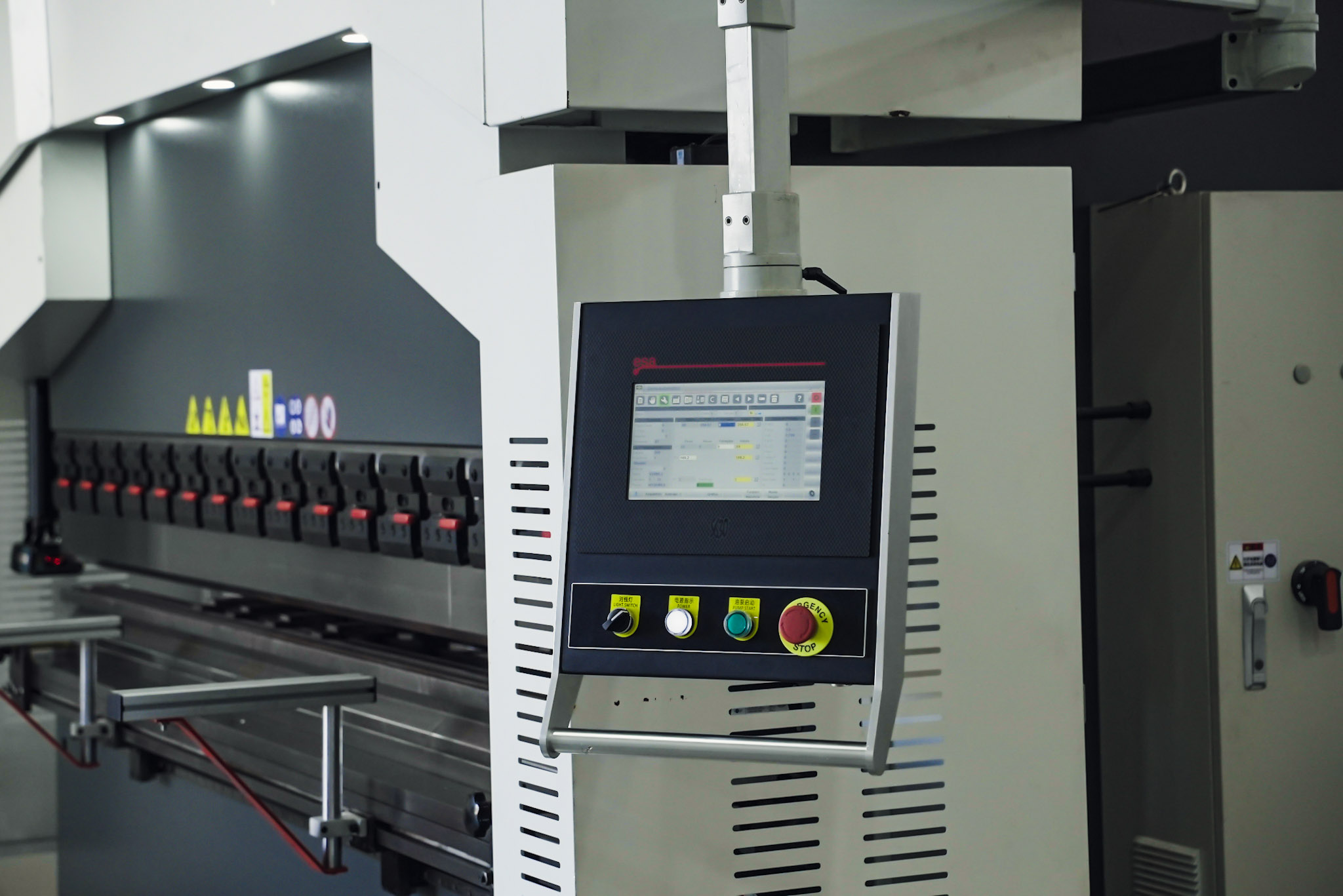

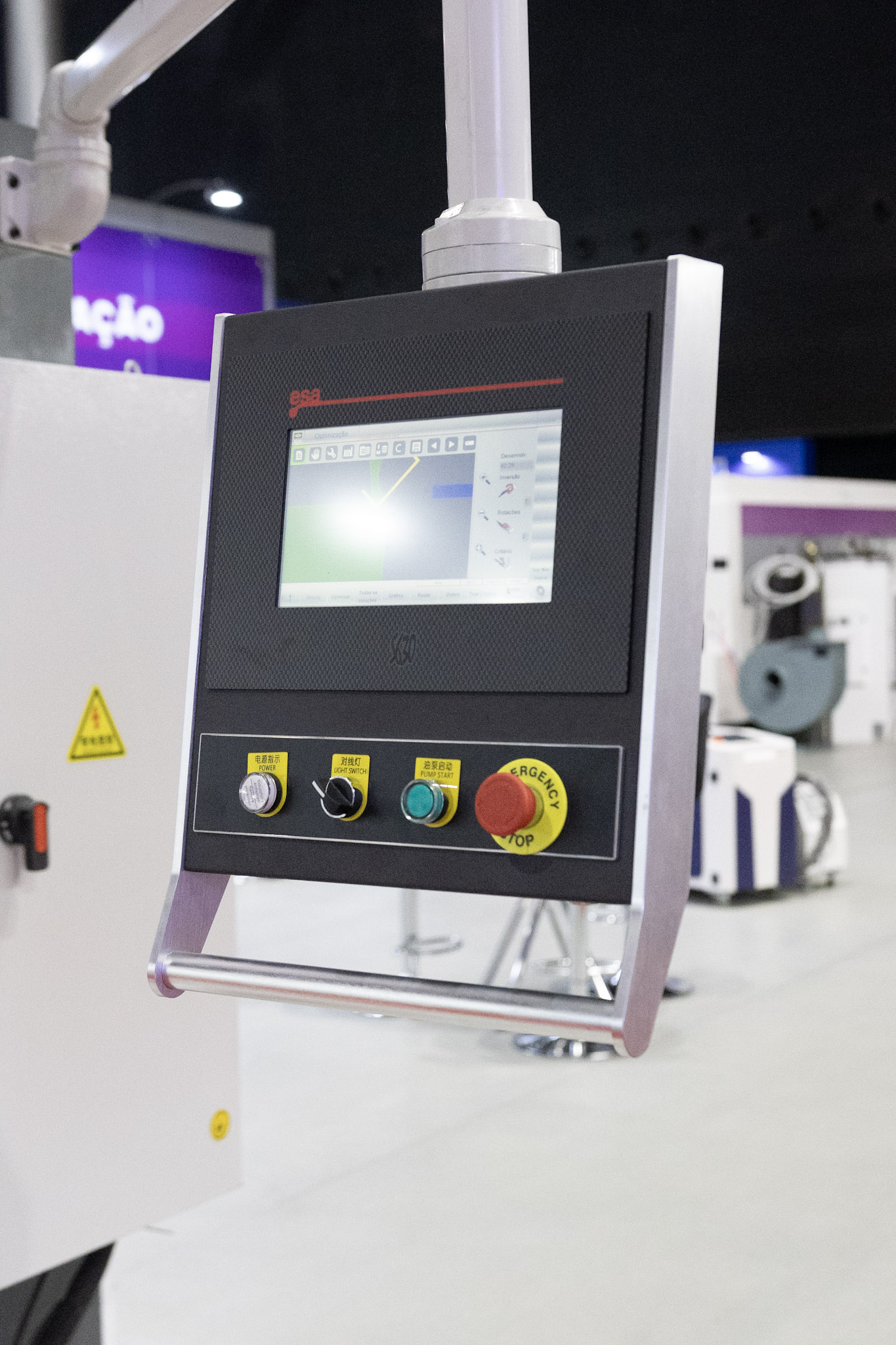

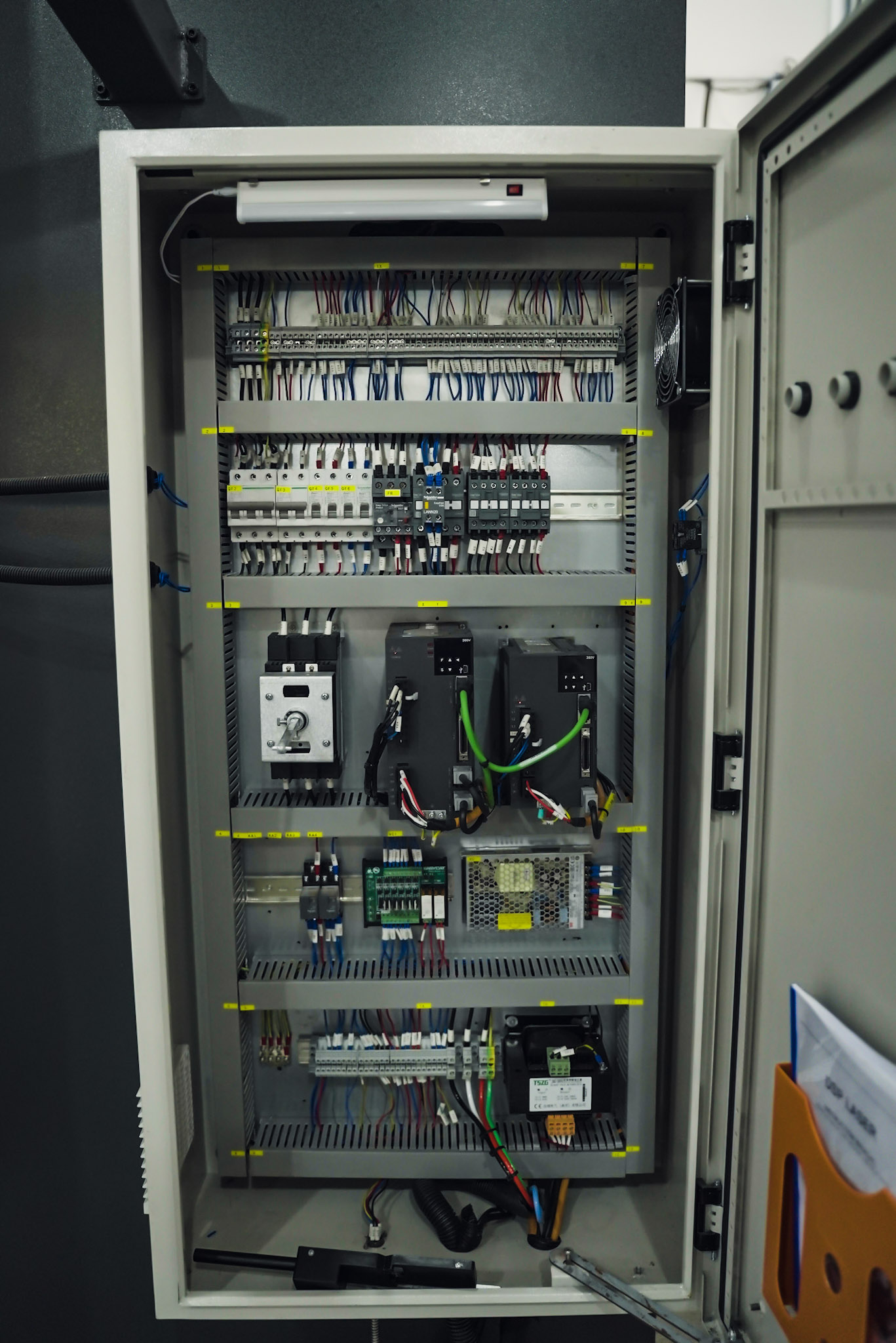

Tela: Touchscreen colorida 10”
Resolução: 1024 x 600
CPU: AMD ETX-LX800 500MHz
Memória: 128MB DRAM
Armazenamento: 128MB Silicon Disk
Programação gráfica 2D
Editor interativo de peças
Biblioteca de ferramentas
Biblioteca de materiais
Importação DXF
Cálculo automático de:
Sequência de dobra
Compensação de mesa
Força de dobra
Ângulo
Programação offline via software dedicado
2 portas USB
Capacidade de gerenciamento: até 4 eixos (configuração expansível)

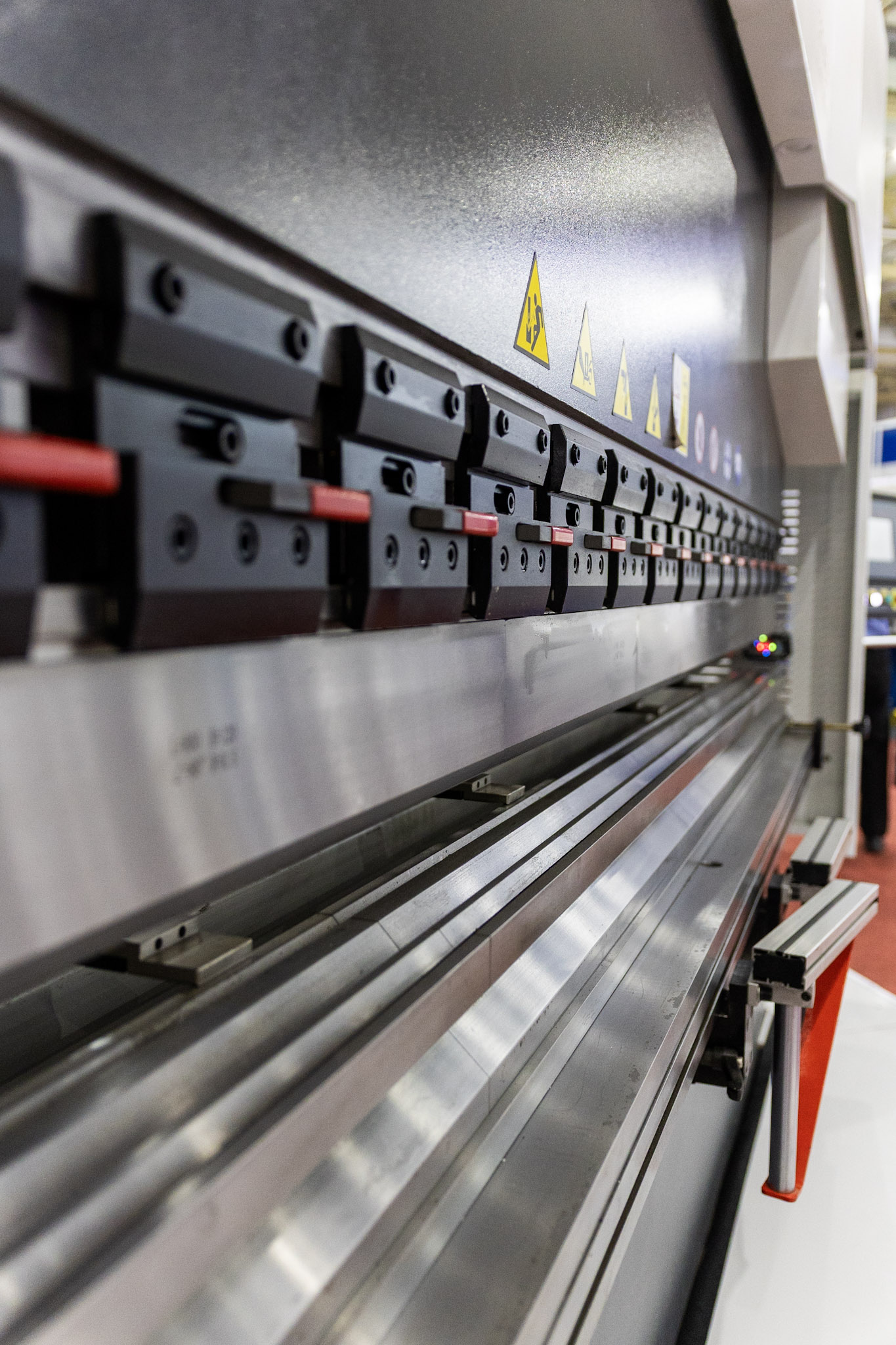

Tipo: Fixação rápida por alavanca
Material do ferramental: Cromo-Molibdênio
Tratamento térmico: Têmpera a laser
Alta resistência ao desgaste
Benefício: até 5x mais durabilidade comparado a ferramental comum.
Repetibilidade do slide: ≤ ±0,03 mm
Repetibilidade do batente traseiro: ≤ ±0,03 mm
Resolução régua linear: 0,005 mm
Retidão da peça: 0,1 mm/m
Erro angular: < ±30’

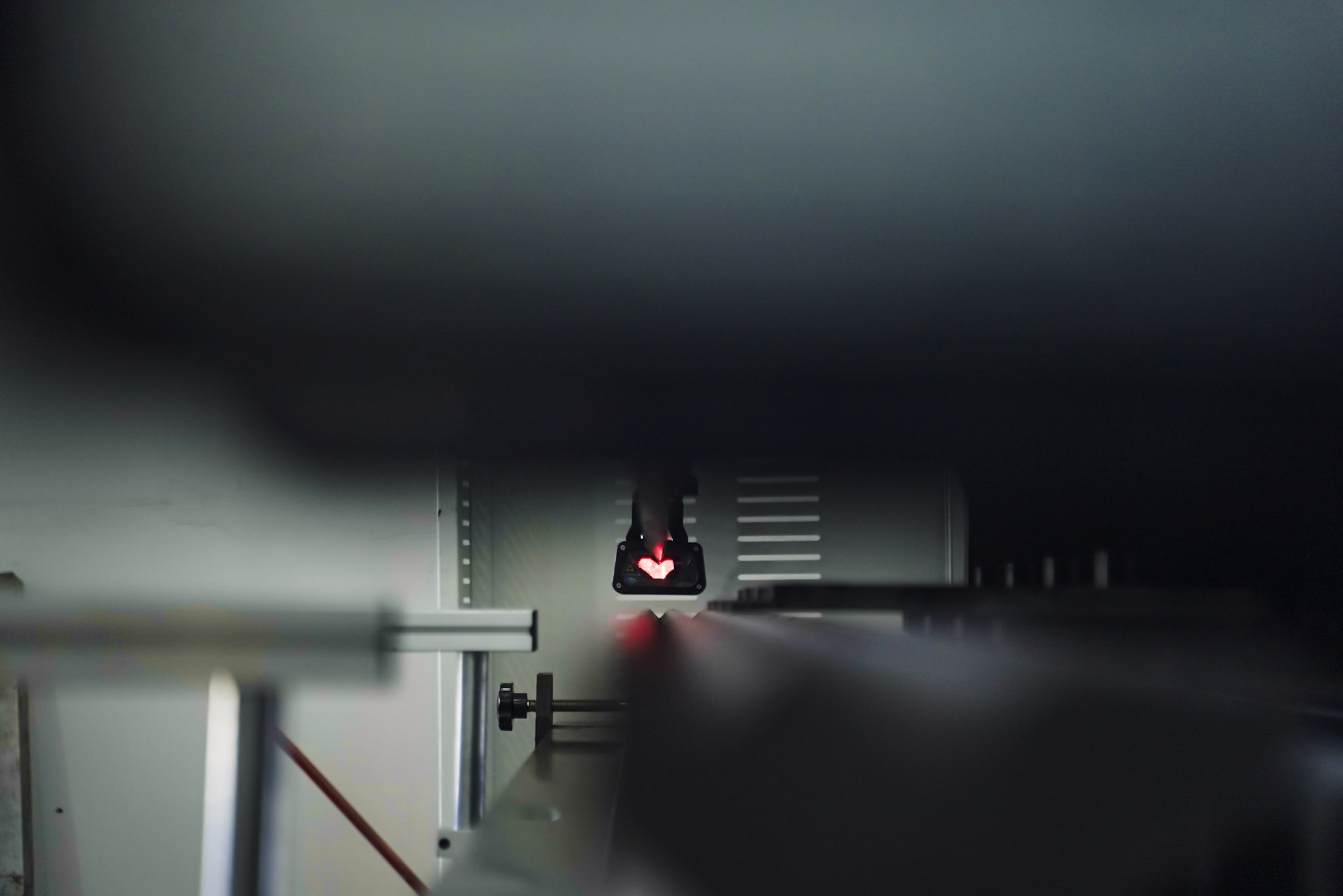

Laser frontal de segurança
Válvulas monitoradas
Intertravamento de portas laterais e traseiras
Sistema de parada imediata
Conformidade com NR12
Benefício: Zero passivo trabalhista.
| Parâmetro | Faixa Disponível |
|---|---|
| Força nominal | 40T a 600T |
| Comprimento útil | 1600 mm a 6000 mm |
| Curso do avental | até 150 mm |
| Abertura máxima | até 400 mm |
| Profundidade de garganta | até 320 mm |
| Potência do motor | conforme tonelagem |
| Tensão elétrica | 380V trifásico |
| Consumo médio | proporcional à tonelagem |
✔ Estrutura robusta
✔ Componentes premium com reposição nacional
✔ Compensação automática real
✔ Repetibilidade industrial
✔ Assistência técnica no Brasil
✔ Estoque de peças críticas
Dobradeira não é apenas tonelagem.
É controle estrutural, repetibilidade, compensação e estabilidade ao longo dos anos.
A linha de dobradeiras CNC ESA 2D possui diversas configurações estruturais, variando conforme comprimento útil e configuração de eixos.
Abaixo apresentamos referências dimensionais reais por faixa de comprimento, mantendo padrão industrial de projeto.
| Parâmetro | Medida Aproximada |
|---|---|
| Comprimento total | ≈ 4500 mm |
| Altura total | ≈ 2750 mm |
| Profundidade total | ≈ 1900 mm |
| Profundidade estrutural de base | ≈ 1300 mm |
| Parâmetro | Medida |
|---|---|
| Base civil (comprimento) | ≈ 3200 mm |
| Base civil (largura) | ≈ 1700 mm |
| Parâmetro | Medida Aproximada |
|---|---|
| Comprimento total | ≈ 5200 a 5600 mm |
| Altura total | ≈ 2800 mm |
| Profundidade total | ≈ 2000 mm |
| Profundidade estrutural de base | ≈ 1400 mm |
| Parâmetro | Medida |
|---|---|
| Base civil (comprimento) | ≈ 4000 mm |
| Base civil (largura) | ≈ 1800 mm |
| Parâmetro | Medida Aproximada |
|---|---|
| Comprimento total | ≈ 7600 a 8200 mm |
| Altura total | ≈ 3000 mm |
| Profundidade total | ≈ 2200 mm |
| Profundidade estrutural de base | ≈ 1600 mm |
| Parâmetro | Medida |
|---|---|
| Base civil (comprimento) | ≈ 6000 mm |
| Base civil (largura) | ≈ 2000 mm |
Concreto armado industrial
Espessura mínima recomendada: 150 mm
Nivelamento máximo: 0,3 mm por metro
Piso livre de vibrações
Aterramento adequado
Alimentação elétrica trifásica 380V
As dimensões finais podem variar conforme:
Configuração de eixos (X, R, Z1, Z2, V)
Sistema de compensação
Curso do avental
Profundidade de garganta
Sistema hidráulico aplicado
Cada equipamento é validado tecnicamente antes da instalação, garantindo estabilidade estrutural e precisão operacional.
Dobradeira não é apenas tonelagem.
É controle estrutural, repetibilidade, compensação e estabilidade ao longo dos anos.
🚀 Pronto para elevar o nível da sua conformação metálica?
A Dobradeira CNC ESA 2D é a solução ideal para indústrias que buscam controle estrutural, compensação automática e repetibilidade real em cada dobra — com estabilidade e precisão ao longo dos anos.
Se você precisa:
✔ Definir o comprimento útil ideal para sua produção (1600 mm a 6000 mm)
✔ Calcular a capacidade correta para sua aplicação
✔ Entender a diferença entre um CNC real e controles simplificados
✔ Simular produtividade e custo por peça dobrada
✔ Receber uma proposta técnica personalizada
👉 Fale diretamente com nosso especialista.
📞 Telefone / WhatsApp: (11) 4118-0442
📧 E-mail: afonso@framak.com.br
🌐 Site: www.framak.com.br
